一.功能特点

自动适应DC5V-24V电压输入

PWM信号输入，PWM信号输出

每路输出功率5A

可配合恒压控制器器使用，可放大恒压控制器输出功率

CE&ROHS

二.技术参数

DMX512 signal
Model	TG-AMP101	TG-AMP102	TG-AMP103
Input voltage	DC9V~DC24V	DC9V~DC48V
Input signal	DMX512	DMX512
Output signal	DMX512	DMX512
Signal output channel	2CH input 2CH output	1CH input 1CH output	1CH input 2CH output
Trans distance	300 METER	300 meter
Waterproof	IP44	IP65
Working temperature	-20~55 C	-20~55 C
dimension	L87xW84xH25	L95XL37XH24
Weight(	105g	205g	220g

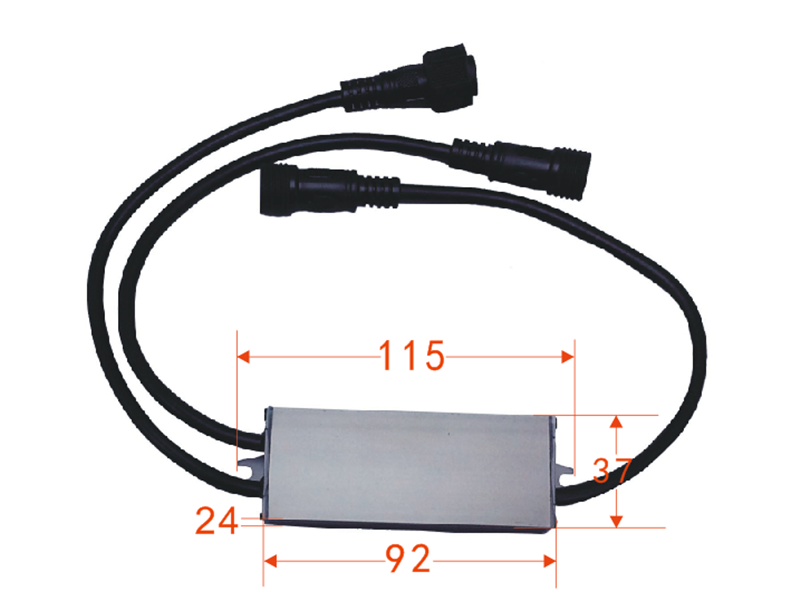

2.外部尺寸(mm)

三，控制器接口说明

1.输入/输出接口：控制器输入电源和负载的输出端口。
V-:输入, 电源负极。
V+: 输入, 电源正极。
LED+:灯具LED正极,公共端。
R:输出端口,灯具上LED红色负极。
G:输出端口,灯具上LED绿色负极。
B:输出端口,灯具LED蓝色负极。


2.输入接口：PWM信号输入端口。
V+: PWM信号输入，信号公共端输入。
RIN：PWM信号输入，红色信号输入。
GIN：PWM信号输入，绿色信号输入。
BIN：PWM信号输入，蓝色信号输入。

四，安装图

DMX512控制器与LED功率放大器及DMX512解码器的连接方式
