一.功能特点

自动适应DC9V-24V电压输入

DMX512信号输入，DMX512信号输出

DMX信号传输距离300米。

可配合功率放大器使用，可放大输出功率

CE&ROHS

二.技术参数

DMX512 signal
Model	TG-AMP101	TG-AMP102	TG-AMP103
Input voltage	DC9V~DC24V	DC9V~DC48V
Input signal	DMX512	DMX512
Output signal	DMX512	DMX512
Signal output channel	2CH input 2CH output	1CH input 1CH output	1CH input 2CH output
Trans distance	300 METER	300 meter
Waterproof	IP44	IP65
Working temperature	-20~55 C	-20~55 C
dimension	L87xW84xH25	L95XL37XH24
Weight(	105g	205g	220g

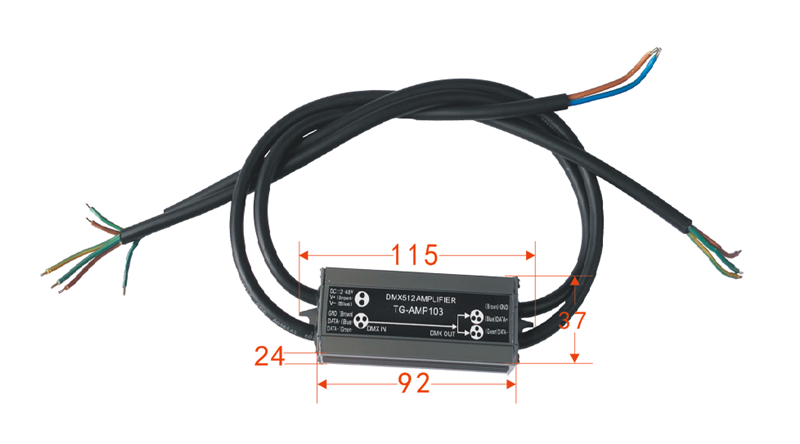

2. 外部尺寸(mm)

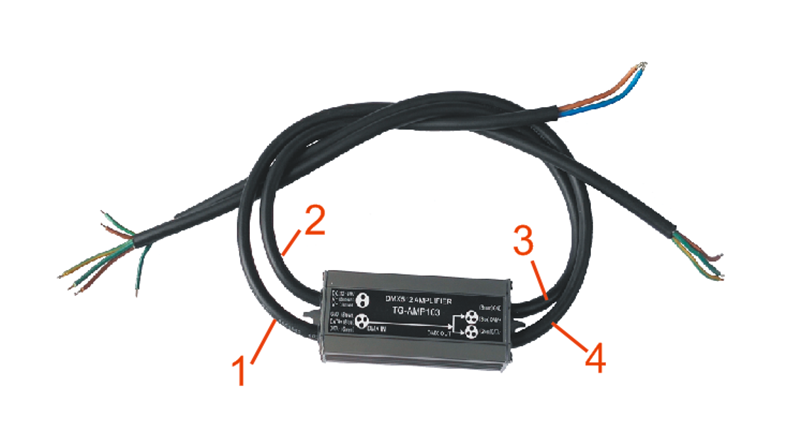

三.控制器接口说明


1. 输入接口：防水线3芯,公头,DMX512信号输入端口。
(Brown)GND：接棕色线,DMX512 信号(GND)输入。
(Blue)DATA+：接蓝色线,DMX512 信号(data+)输入。
(Green)DATA-：接绿色线,DMX512 信号(data-)输入。

2.输入端口：防水线2芯,公头,电源输入端口。
V+(Brown): 输入, 电源正极,接线颜色为棕色。
V-(Blue): 输入, 电源负极,接线颜色为蓝色。

3. 输出接口：防水线3芯,母头,DMX512 信号输出，接到DMX512解码器。
(Brown)GND：接棕色线,DMX512 信号(GND)输出。
(Blue)DATA+：接蓝色线,DMX512 信号(data+)输出。
(Green)DATA-：接绿色线,DMX512 信号(data-)输出。

4. 输出接口：防水线3芯,母头,DMX512 信号输出，接到DMX512解码器。
(Brown)GND：接棕色线,DMX512 信号(GND)输出。
(Blue)DATA+：接蓝色线,DMX512 信号(data+)输出。
(Green)DATA-：接绿色线,DMX512 信号(data-)输出。

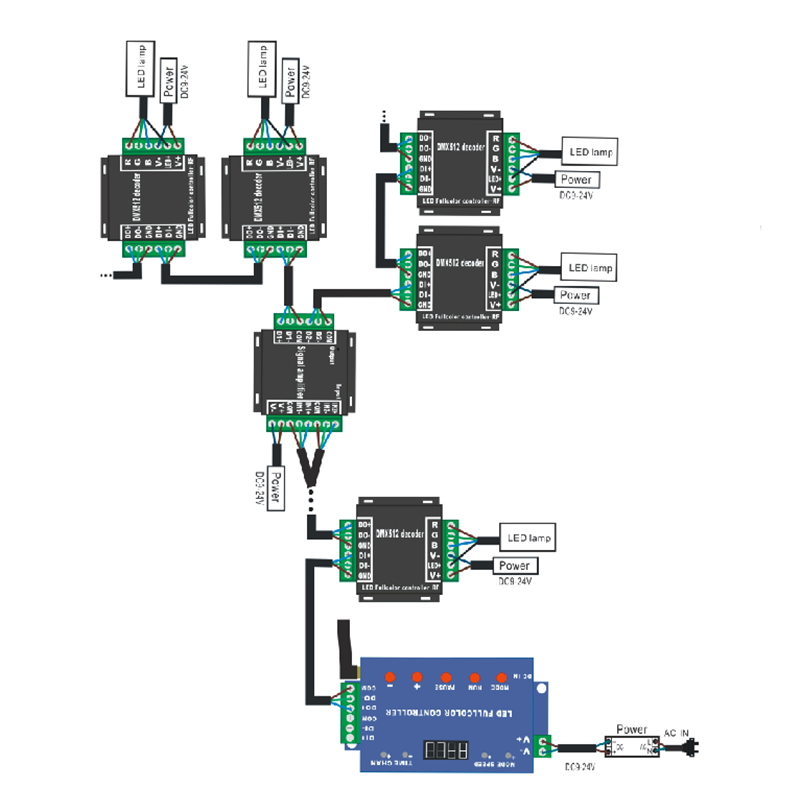

四. 安装图

DMX512控制器与DMX512信号放大器及DMX512解码器的连接方式
