一，功能特点

自动适应DC9V-24V电压输入

DMX512信号输入，DMX512信号输出

DMX信号传输距离300米。

配合DMX512解码器使用,增强DMX512解码器

CE&ROHS

二，技术参数

DMX512 signal
Model	TG-AMP101	TG-AMP102	TG-AMP103
Input voltage	DC9V~DC24V	DC9V~DC48V
Input signal	DMX512	DMX512
Output signal	DMX512	DMX512
Signal output channel	2CH input 2CH output	1CH input 1CH output	1CH input 2CH output
Trans distance	300 METER	300 meter
Waterproof	IP44	IP65
Working temperature	-20~55 C	-20~55 C
dimension	L87xW84xH25	L95XL37XH24
Weight(	105g	205g	220g

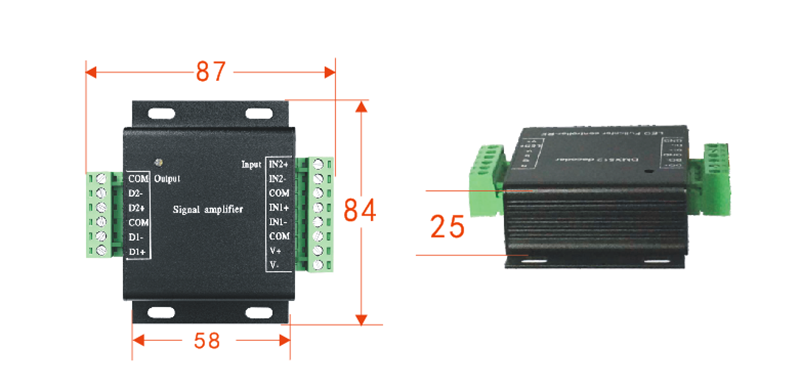

2.外部尺寸（mm）

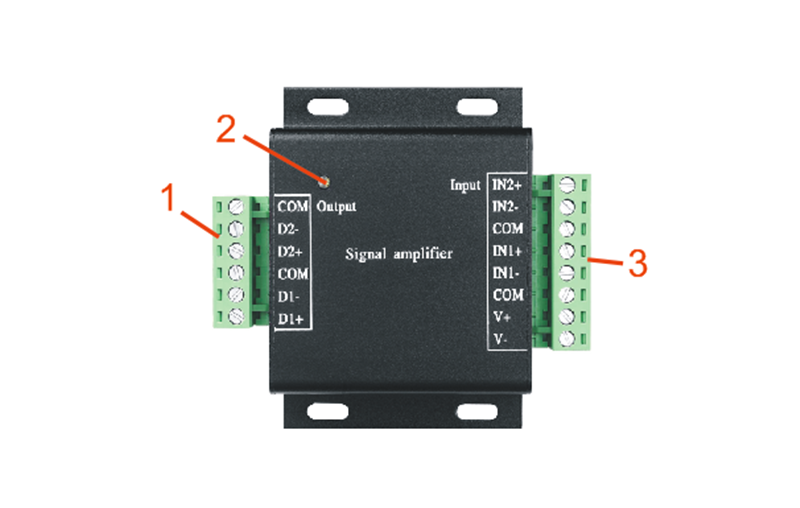

三，控制器接口说明

1.输出接口：2路DMX512 信号输出，接到DMX512解码器。

COM：DMX512 信号(GND)输出, 接到第二组DMX512解码器。
D2-：DMX512 信号(data-)输出, 接到第二组DMX512解码器。
D2+：DMX512 信号(data+)输出, 接到第二组DMX512解码器。
COM：DMX512 信号(GND)输出, 接到第一组DMX512解码器。
D1-： DMX512 信号(data-)输出, 接到第一组DMX512解码器。
D1+：DMX512 信号(data+)输出, 接到第一组DMX512解码器。

2.指示灯:工作指示灯,上电时亮。

3.输入接口：DMX512信号输入端口。
IN2-：DMX512 信号(data-)输入, 接入第二组DMX512信号。
IN2+：DMX512 信号(data+)输入, 接入第二组DMX512信号。
COM：DMX512 信号(GND)输入, 接入第二组DMX512信号。
IN1-： DMX512 信号(data-)输入, 接入第一组DMX512信号。
IN1+：DMX512 信号(data+)输入, 接入第一组DMX512信号。
COM：DMX512 信号(GND)输入, 接入第一组DMX512信号。
V+: 输入, 电源正极。
V-:输入, 电源负极。


四. 安装图

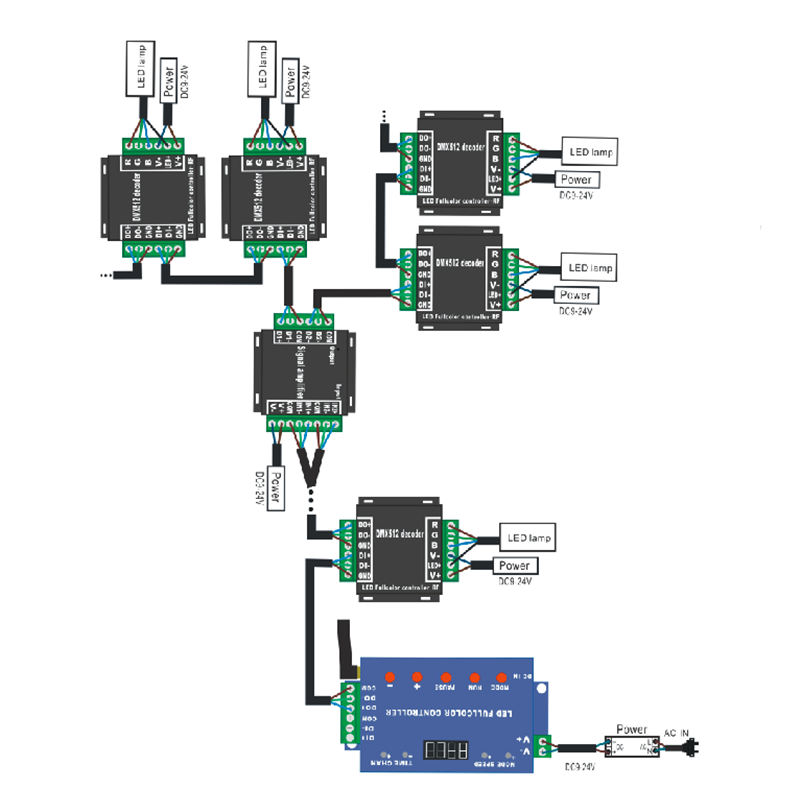

DMX512控制器与DMX512信号放大器及DMX512解码器的连接方式
