一，产品特点。

自动适应DC5-24V电压输入

内置多种变化模式，调节灯光细腻无频闪

接受DMX512信号输入，并转给下一组解码器

带记忆功能。

防水结构设计，标准防水线二蕊，三蕊，四蕊线接口

CE&ROHS

二，技术参数。

型号	TG-DMX-V004
输入电压	DC9V-DC24V
输出电流	5A
输出功率	120W
防水等级	IP65
灰度级别	256X256X256
工作温度	-20~55 ℃
产品尺寸MM	L102*W37*H24
产品重量	164
功能特点	DMX512解码器功能

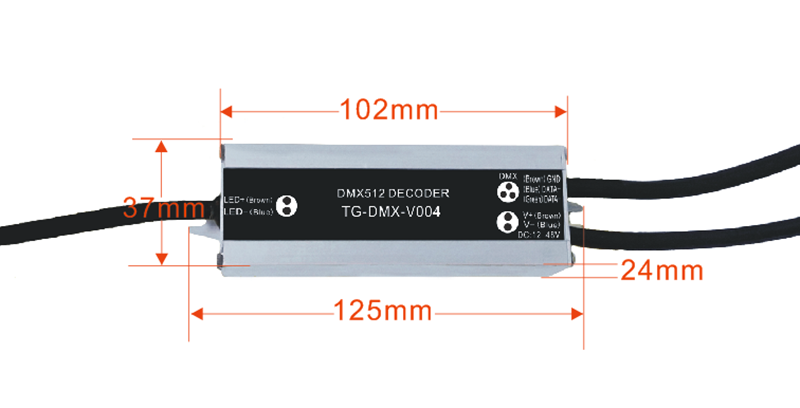

外部尺寸

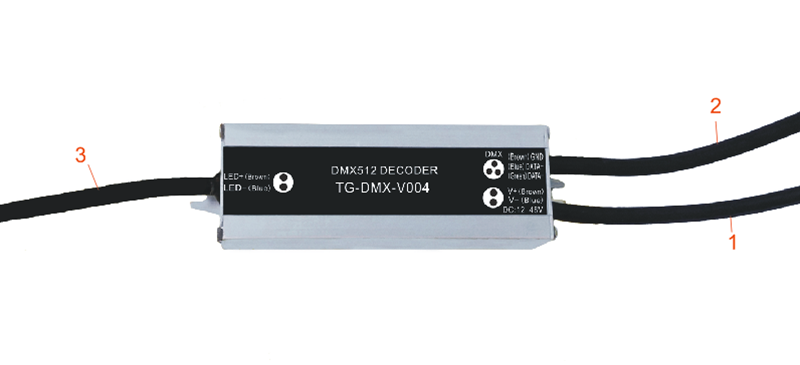

三，控制器接口说明。

1. 输入接口：解码器输入电源端口。
V+(Brown): 输入, 电源正极,接线颜色为棕色。
V-(Blue): 输入, 电源负极,接线颜色为蓝色。

3.信号输入端口:DMX512信号输入端口。
INPUT GND(Brown)：DMX512 信号输入，接线颜色为棕色。
INPUT DATA+(Blue)：DMX512 信号输入，接线颜色为蓝色。
INPUT DATA-(Green)： DMX512 信号输入，接线颜色为绿色。

2.输出接口：解码器负载输出端口。
LED +(Brown): 输出端口,灯具上LED正极，接线颜色为棕色。
LED -(Blue): 输出端口,灯具LED负极，接线颜色为蓝色。

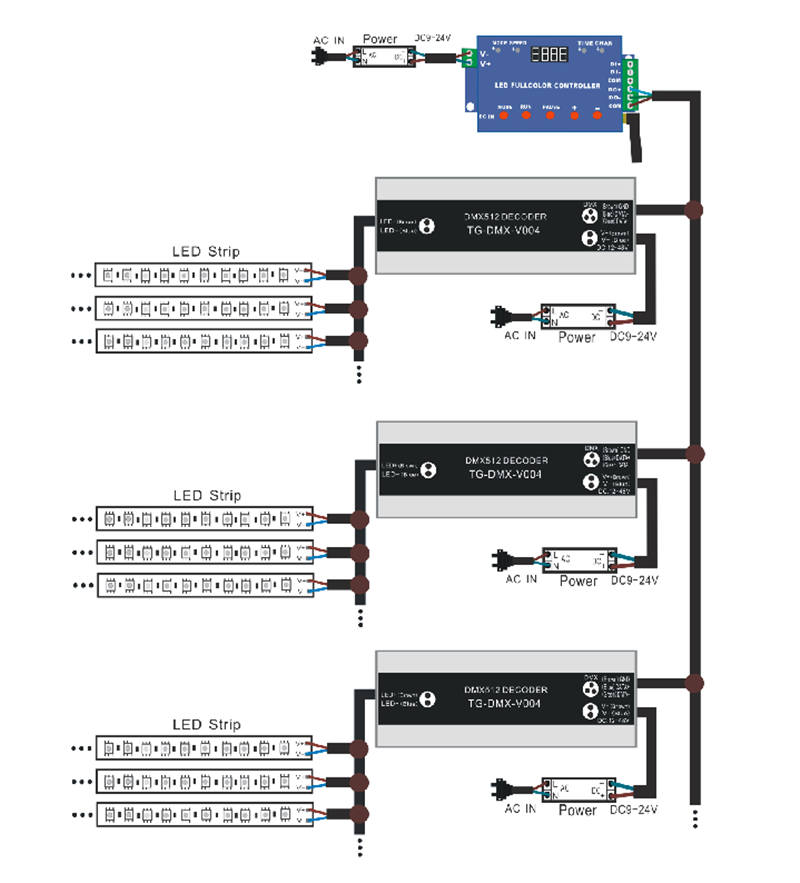

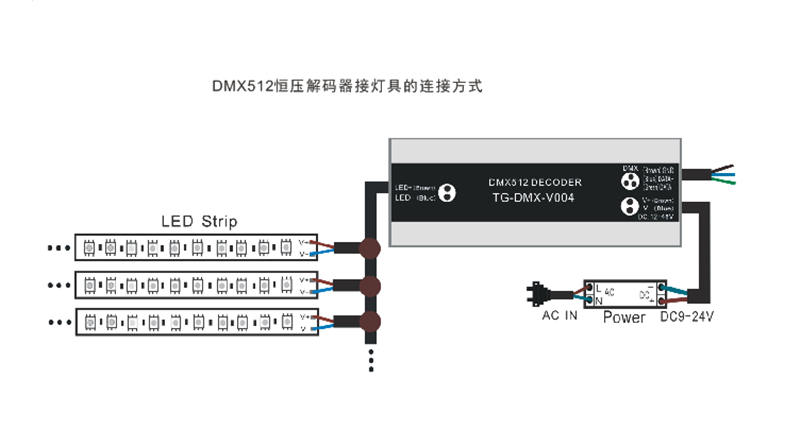

四，安装图
