一.功能特点

·自动适应DC5-24V电压输入。

·内置多种变化模式,调节灯光细腻无频闪。

·接受DMX512 信号输入，并转给下一组解码器。

·带记忆功能。

·防水结构设计,标准防水线二芯,三芯,四芯线接口。

·CE&ROHS。

二.技术参数

型号	TG-DMX-V003
输入电压	DC9V-DC24V
输出电流	5AX3 (RGB)
输出功率	360W
变化模式	渐变模式
防水等级	IP65
灰度级别	256X256X256
工作温度	-20~55℃
产品尺寸	L130XW50XH24mm
产品重量	280g
功能特点	DMX512解码功能

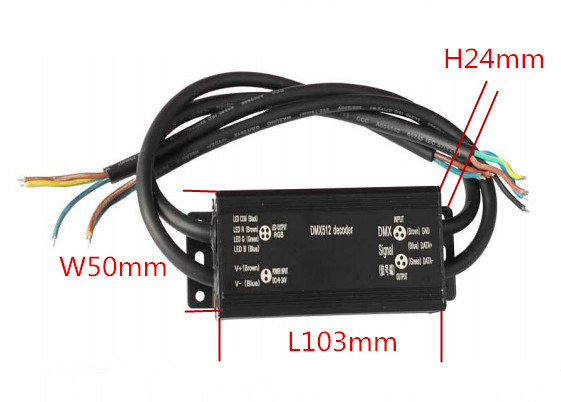

外部尺寸。

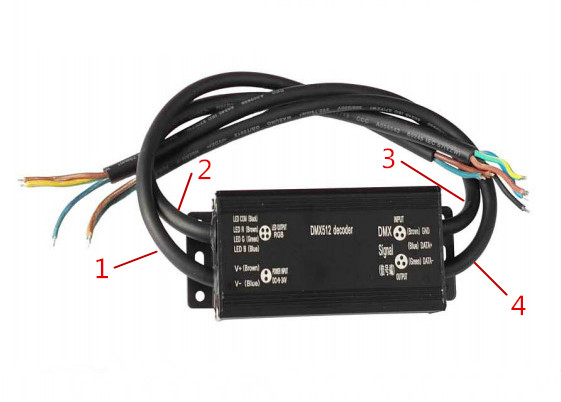

三.控制器接口说明

1. 输入接口：解码器输入电源端口。

V+(Brown): 输入, 电源正极,接线颜色为棕色。

V-(Blue): 输入, 电源负极,接线颜色为蓝色。

2.输出接口：解码器负载输出端口。

LED COM(Black): 灯具LED正极,公共端，接线颜色为黑色。

LED R(Brown): 输出端口,灯具上LED红色负极，接线颜色为棕色。

LED G(Green): 输出端口,灯具上LED绿色负极，接线颜色为绿色。

LED B(Blue): 输出端口,灯具LED蓝色负极，接线颜色为蓝色。

3.信号输入端口:DMX512信号输入端口。

INPUT GND(Brown)：DMX512 信号输入，接线颜色为棕色。

INPUT DATA+(Blue)：DMX512 信号输入，接线颜色为蓝色。

INPUT DATA-(Green)： DMX512 信号输入，接线颜色为绿色。

4.信号输出端口：DMX512 信号输出端口，传到下一组解码器。

OUTPUT GND(Brown)：DMX512 信号输出, 到下一组解码器，接线颜色为棕色。

OUTPUT DATA+(Blue)：DMX512 信号输出, 到下一组解码器，接线颜色为蓝色。

OUTPUT DATA-(Green)：DMX512 信号输出, 到下一组解码器，接线颜色为绿色。

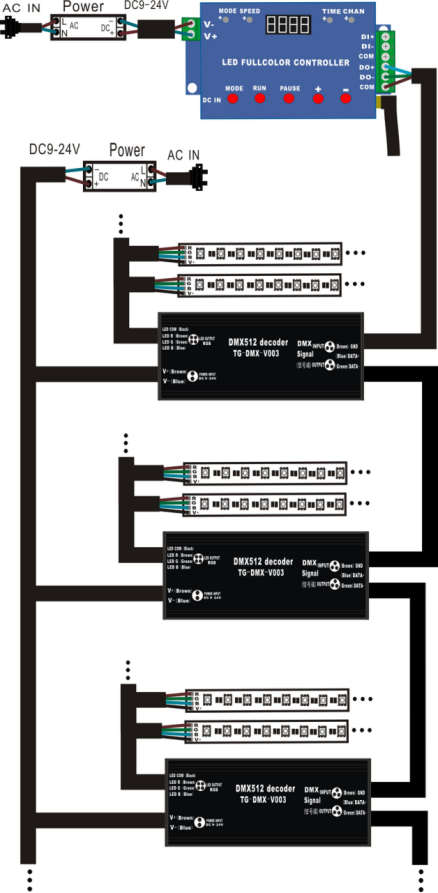

四. 安装图

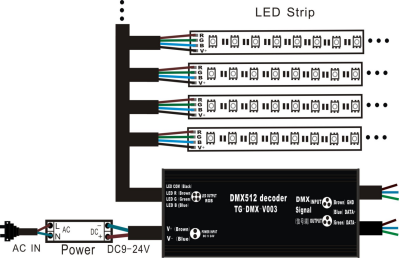

DMX512恒压解码器接灯具的连接方式

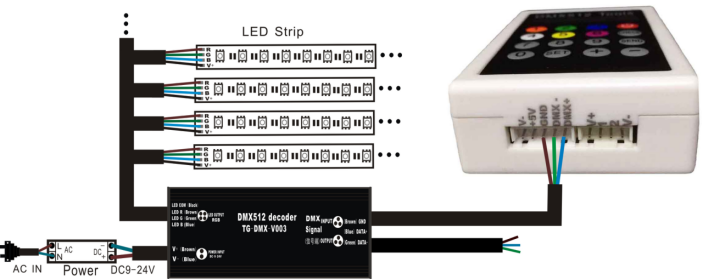

五. 写地址码方式

DMX512解码器接多功能写码器的连接方式
