一.功能特点

自动适应DC9V-48V电压输入

输出512组DMX信号

符合DMX512/1990协议

5个功能按键

CE&ROHS

二.技术参数

Model	TG-DMX2000	TG-DMX2001
input current	DCV~24V
Output current	100mA
Frequency	--	433MHz
Distance of wireless remote	--	>35M
Change model	88
Working temperature	-20~55 C
Dimension	L139*W80H24mm
Weight(N.W)	209g

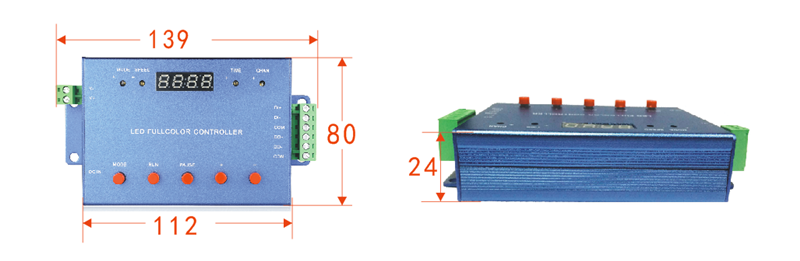

3.外部尺寸（MM）

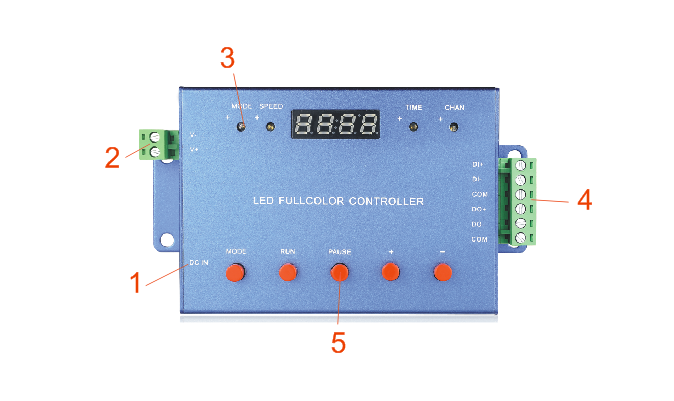

三.控制器接口说明

1.输入接口：CD输入端口,9-24V输入

2.输入接口：控制器输入电源端口。
V-:输入, 电源负极
V+: 输入, 电源正极

3.指示灯:显示控制器在各种工作状态的指示灯

4.DMX512信号输入输出接口：DMX512信号输入，DMX512
信号输出，到下一组解码器。
DO+：DMX512 信号(data+)输出，到下一组解码器
DO-：DMX512 信号(data-)输出， 到下一组解码器
GND：DMX512 信号(GND)输出，到下一组解码器
DI+：DMX512 信号(data+)输入，接收DMX512控制器信号
DI-： DMX512 信号(data-)输入，接收DMX512控制器信号
GND：DMX512 信号(GND)输入，接收DMX512控制器信号

5.天线:433MHz遥控信号接收天线

6.功能键: 控制器功能选择按键，无遥控器情况下方便操作。
MODE: 长按“MODE”键3秒后设置模式,按“+”或 “-” 按键选择固定功能模式。
RUN: 按“RUN”键后进入运行状态
PAUSE: 按“PAUSE”键暂停工作状态
+: 在正常模式中为速度加。在模式设置时为模式加。
-:  在正常模式中为速度减。在模式设置时为模式减。

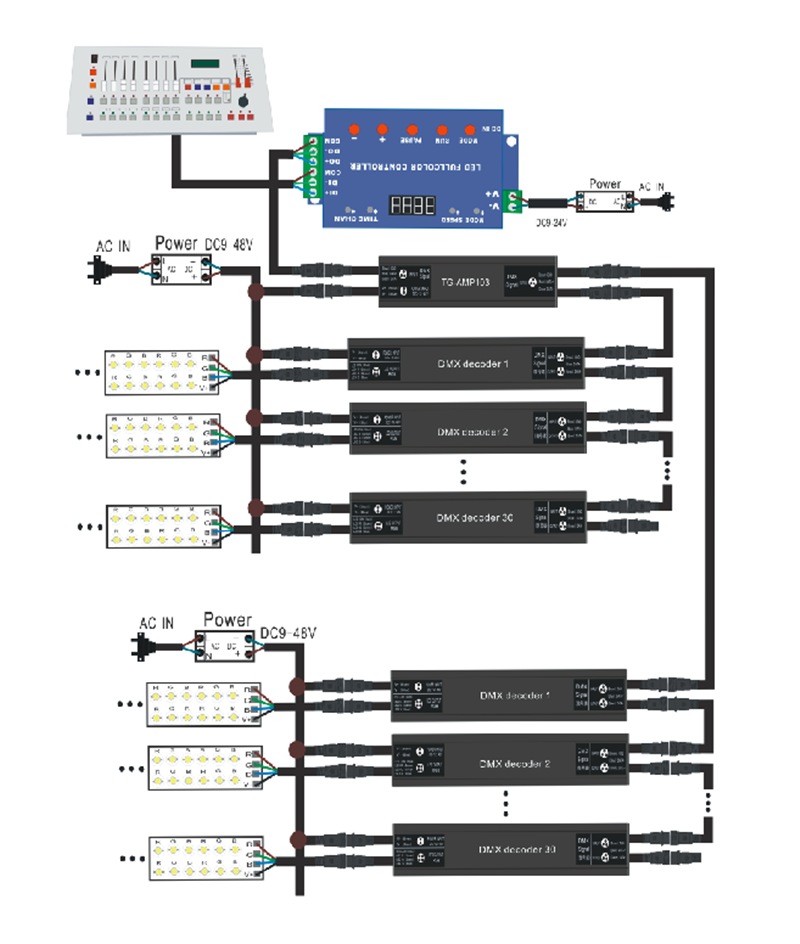

五.安装图

DMX512控制器与解码器及灯具的连接方式
