一.功能特点

自动适应DC5V-24V电压输入

内置多种变化模式，调节灯光细腻无频闪

可选配24键或触摸射频遥控器

接受MDX512信号输入，并转给下一组解码器

带记忆功能

可配合功率放大器使用，可放大输出功率

CE&ROHS

二，技术参数

TG-WIFI-016 / TG-WIFI-017 /TG-WIFI-018

Model	TG-WIFI-V103	TG-WIFI-016	TG-WIFI-017	TG-WIFI-018
Output current	7AX4(RGB)	6A/CH	6A/CH	6A/CH
Max output power	672W	360W	360W	360W
Voltage Range	DC5-DC24V
Language	English
Frequency	2.4G
Working temperature	-20~55℃	-20~60℃
Dimension	L125*W70*H37	L103*W50*H22
Weight(N.W)	257g	60g

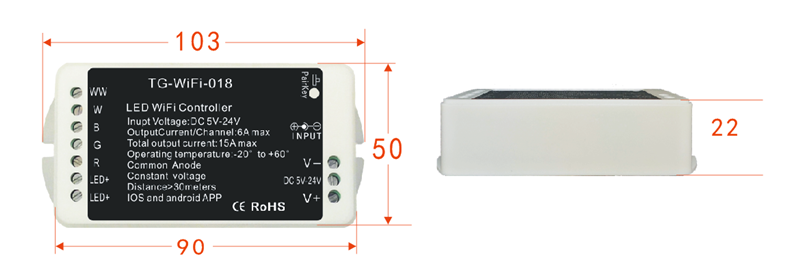

3.外部尺寸

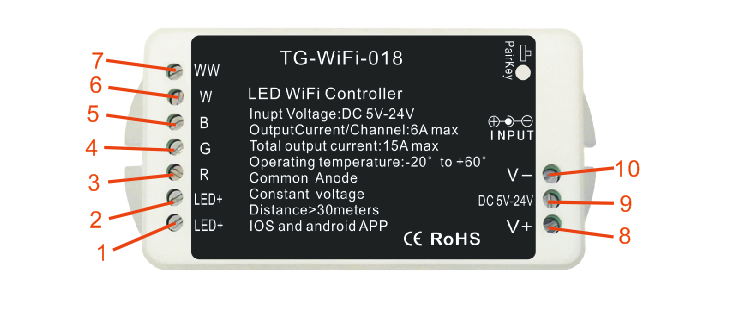

三，控制器接口说明

1.  LED+:输出端口, 灯具LED正极,公共端。
2.  LED+:输出端口, 灯具LED正极,公共端。
3. R:输出端口,灯具上LED红色负极。
4.G:输出端口,灯具上LED绿色负极。
5.B:输出端口,灯具LED蓝色负极。
6. W:输出端口,灯具LED白色负极。
7.V+: 输入, 电源正极。
8.NC
9.V-:输入, 电源负极。

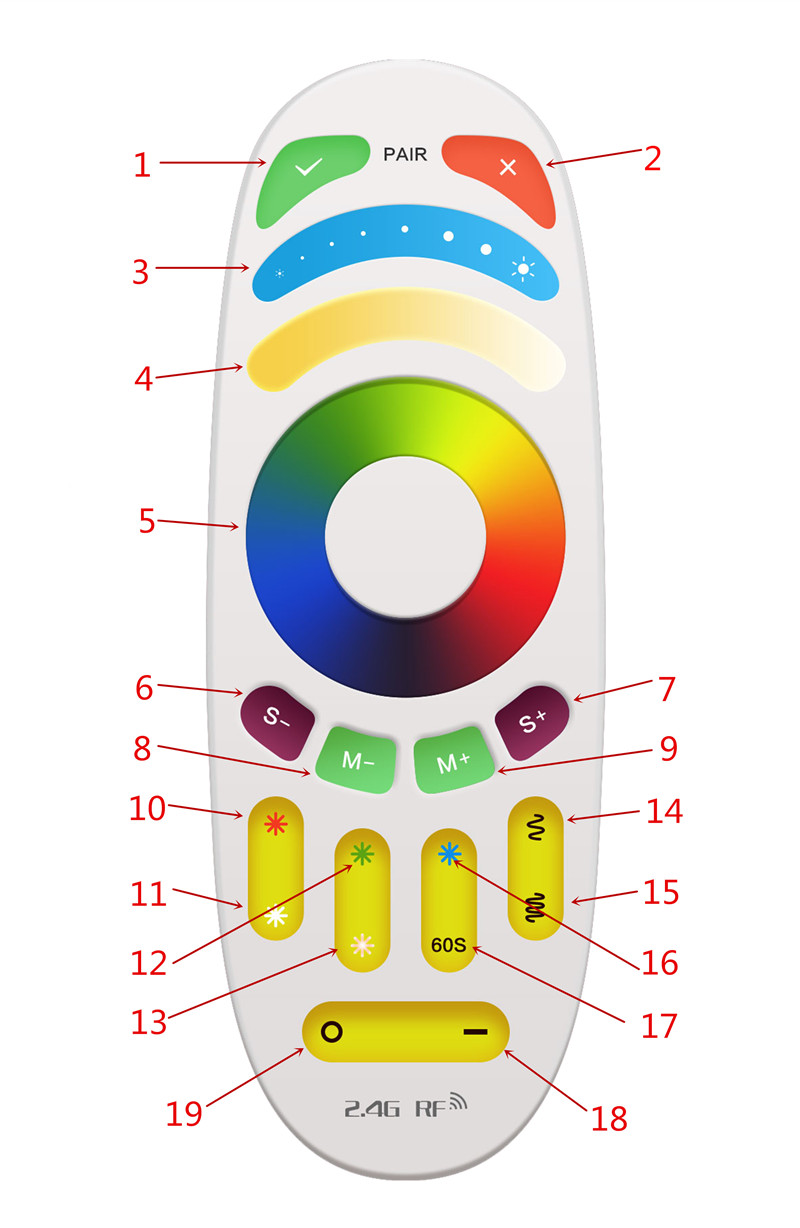

四.遥控器使用说明

A.  T16-02

1.按1次，WiFi处于STA模式，WiFi配对键，当遥控器与灯具配
对时任意时间连续按4次，　WiFi进入与路由器配对模式
2.灯具打开电源20秒内，连接按3次，删除灯具与路由器的配对功能；
灯具处理AP模式（热点模式）时，在手机上可以查到WiFi名称
3.亮度调节
4.色温调节
5.魔术调色盘
6.速度-
7.速度+
8.模式-
9.模式+
10.红色
11.白色
12.绿色
13.暖色
14.跳变模式
15.渐变模式
16.蓝色
17.延时60S后关灯
18.开机。灯具打开电源20秒内连续按4次，灯具闪烁5次，解除灯具所有的配对
19.关机。灯具打开电源20秒内连续按4次，灯具闪烁3次，完成和灯具所有配对
