一.功能特点

自动适应DC5-24V电压输入

内置多少变化模式，调节灯光细腻无频闪

可接受USITT DMX512信号输入

带记忆功能

可配合功率放大器使用，可放大输出功率

CE&ROHS

二，技术参数

RDM decoder

DMX512 decoder
Model	TG-RDM-001	TG-RDM-002	TG-RDM-003
Input voltage	DC5V-DC24V
Output current	5AX3(RGB)	5AX4(RGBW)	5AX3(RGB)
MAX output power	360W	480W	360W
Waterproof	--	--	IP65
Change model	Color wash
Level	256x256x256
Working temperature	-20~55C
Dimension	L103*W50*H22		L130*W50*H24
Weight(N.W)	60g		280g
Protocol	USITT DMX512/1990

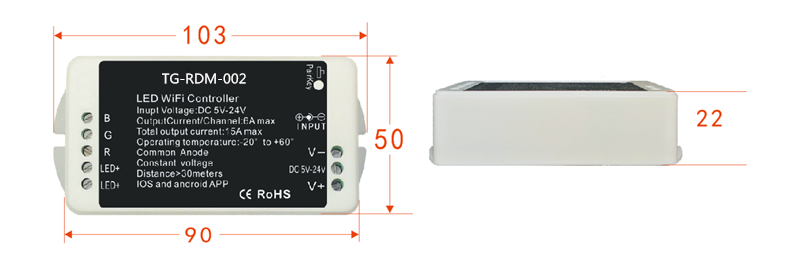

3.外部尺寸(mm)

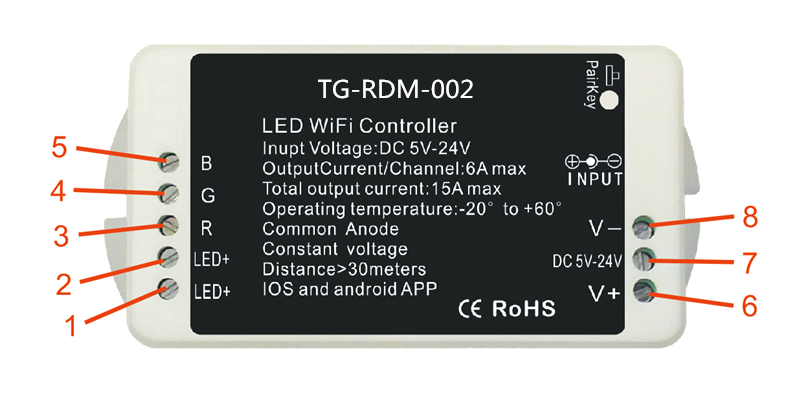

三.控制器接口说明

1. V-:输入, 电源负极。
2.V+: 输入, 电源正极。
3. LED+:灯具LED正极,公共端。
4.R:输出端口,灯具上LED红色负极。
5. G:输出端口,灯具上LED绿色负极。
6. B:输出端口,灯具LED蓝色负极。
7. W:输出端口,灯具LED白色负极。
8. DMX+：DMX512 信号(data+)输入, 接收DMX512控制器信号。
8. DMX-： DMX512 信号(data-)输入, 接收DMX512控制器信号。
10. COM：DMX512 信号(GND)输入, 接收DMX512控制器信号。
