一.功能特点

自动适应DC5-24V电压输入

调节亮度0~100%，符合人眼特性

接受0-10V调光器

带记忆功能

CE&ROHS

二.技术参数

Model	TG-WR-V301	TG-WR-C401
Input voltage	DC5V-24V	DC9V-40V
Output current	8AX2	350Ma/700Ma x2
Max output power	384W	56W
Frequency	433MHz
Distance of wireless remote	>35 meter
Working temperature	-20 ~ 55C
Dimension	L113*W57*H27
Weight(N.W)	136g

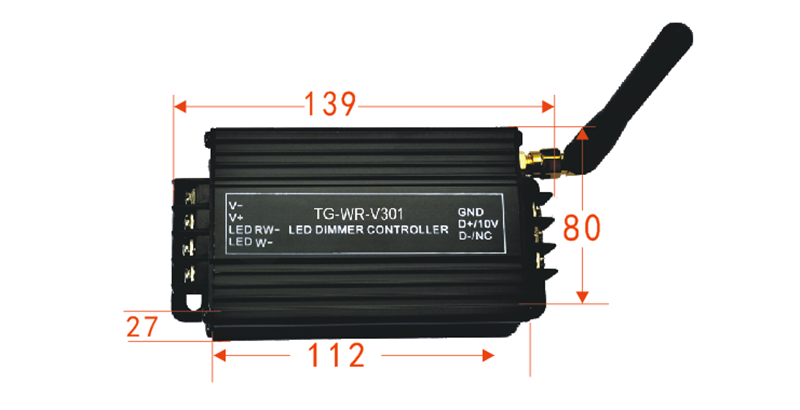

3.外部尺寸

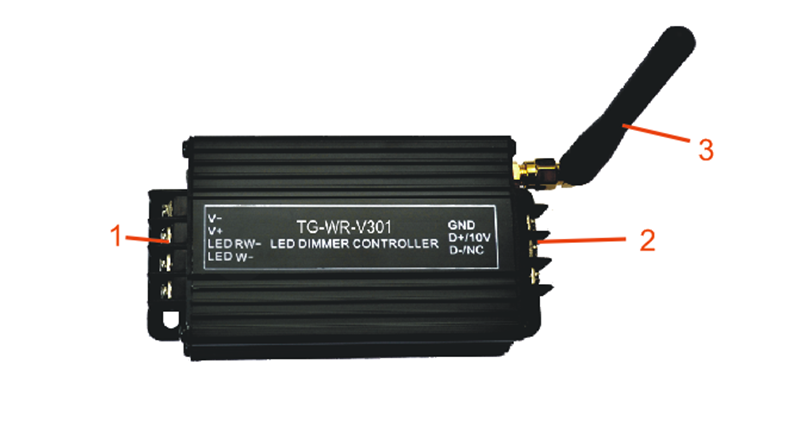

三.控制器接口说明

1.输入输出接口：控制器输入电源和负载的输出端口。
请参考表1详细描述。
V-: 输入, 电源负极
V+: 输入, 电源正极
LED+: 输出,  LED灯具正极
LED-: 输出,  LED灯具负极

2.输入接口：0-10V信号输入端口。
GND: 0-10V信号负极
D+/10V: 0-10V信号正极
D-/NC: 无

3.天线:433MHz遥控信号接收天线

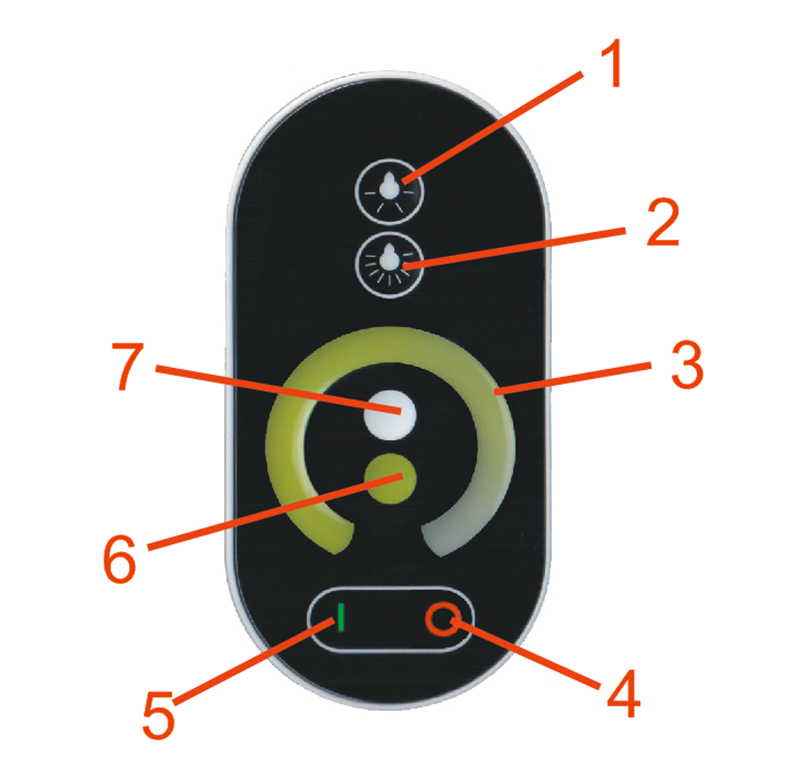

四.遥控器使用说明

1.亮度-
2.亮度+
3.色温调整环
4.关闭键/学习键
5.打开键
6.正白
7.暖白

触摸遥控器学习功能
1、重新开启外部电源
2、开机20秒内，常按遥控器关机按键3秒
3、控制器关闭LED负载
4.按遥控器开/关键，测试是否学习到遥控器
5.10秒后关闭外部电源，再开启外部电源
6、按遥控器开/关键，测试是否学习状态是否保存
注、如无法学习,重复步骤1到4

触摸遥控器学习功能
1、重新开启外部电源
2、开机20秒内，常按遥控器关机按键3秒
3、控制器关闭LED负载
4.按遥控器开/关键，测试是否学习到遥控器
5.10秒后关闭外部电源，再开启外部电源
6、按遥控器开/关键，测试是否学习状态是否保存
注、如无法学习,重复步骤1到4

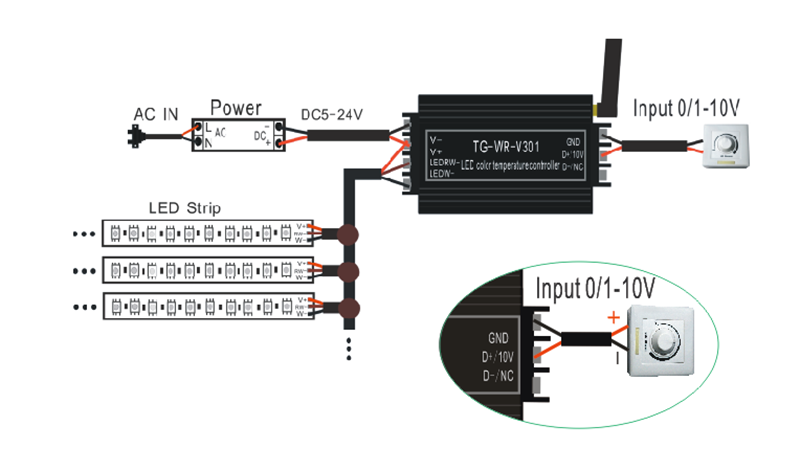

五.安装图

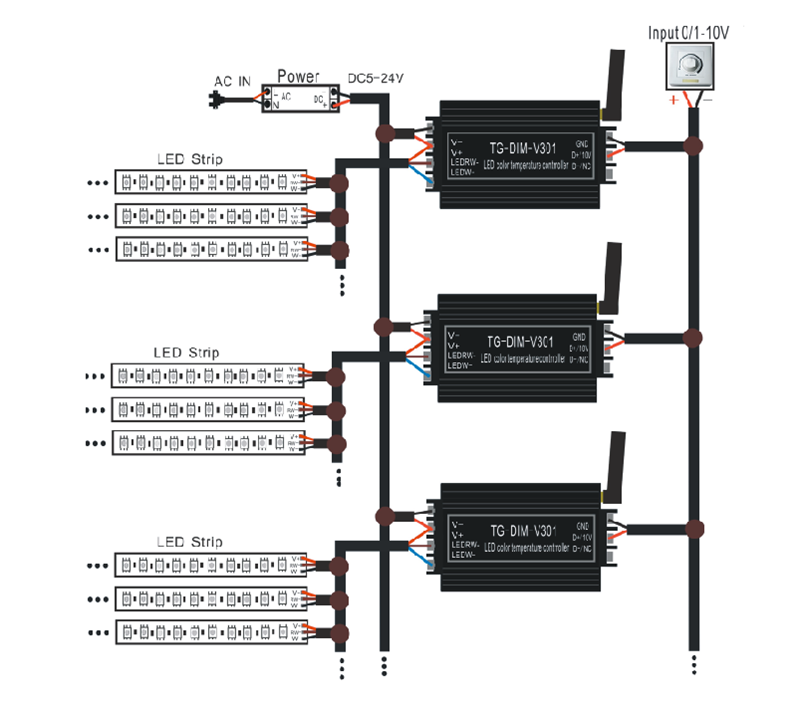

调光控制器与灯具的连接方式
