一，功能特点

自动适应DC9-40V电压输入

调节亮度0~100%，符合人眼特性

接受0-10V调光器

带记忆功能

CE&ROHS

二，技术参数

	Constant voltage		Constant current
Model	TG-DIM-V101	TG-DIM-102	TG-DIM-C201	TG-DIMC202
Input current	DC5V~24V		DC9V~40V
Output current	16A		350Ma/700mA/900mA
Max output power	384W		40W
Frequency	--	433MHz	--	433MHz
Distance of wireless remote	--	>35 meter	--	>35 meter
Working temperature	-20%~55 C
Dimension(mm)	L113XW57XH27
Weight(N.W)	136g

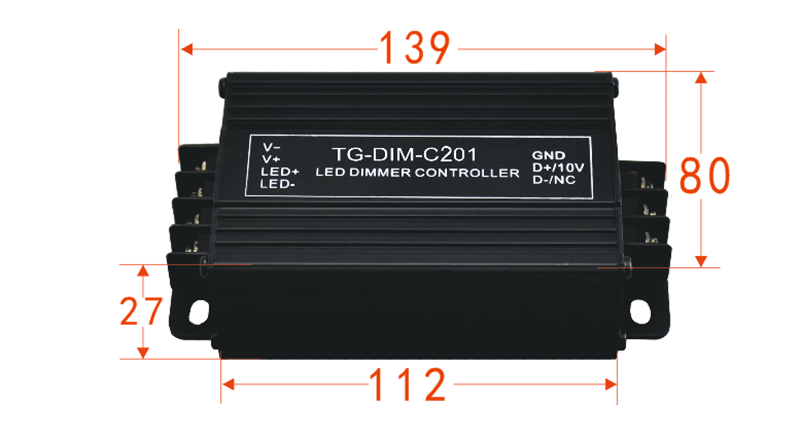

2.外部尺寸(mm)

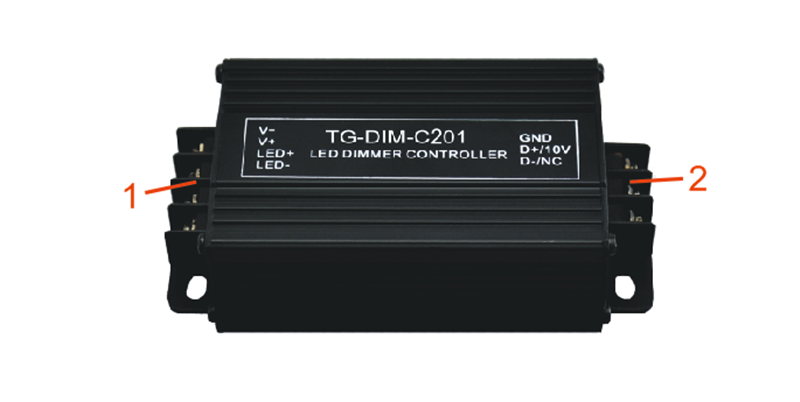

三，控制器接口说明

1.输入输出接口：控制器输入电源和负载的输出端口。
请参考表1详细描述。
V-: 输入, 电源负极
V+: 输入, 电源正极
LED+: 输出,  LED灯具正极
LED-: 输出,  LED灯具负极

2.输入接口：0-10V信号输入端口。
GND: 0-10V信号负极
D+/10V: 0-10V信号正极
D-/NC: 无
