一，功能特点

自动适应DC9V-48V电压输入
内置多种变化模式，调节灯光细腻无频闪
可选配24键或触摸射频遥控器
接受DMX512 信号输入，并转给下一组解码器
带记忆功能
带标准XLC-3卡侬插，RJ45网线接口
CE&ROHS


二，技术参数

输入电源:DC9V~DC40V
选配射频遥控器
工作频率433MHz
遥控距离35米以上
最大负载电流:
(350mA或700mA)/路×3路
最大负载功率:108W
功能模式:8种模式
灰度级别:256 X 256 X 256
DMX512解码功能
接口:卡龙头、RJ45
工作温度:-30℃~50℃
产品尺寸: L180 X W62 X H50mm
重量（毛重）:308g


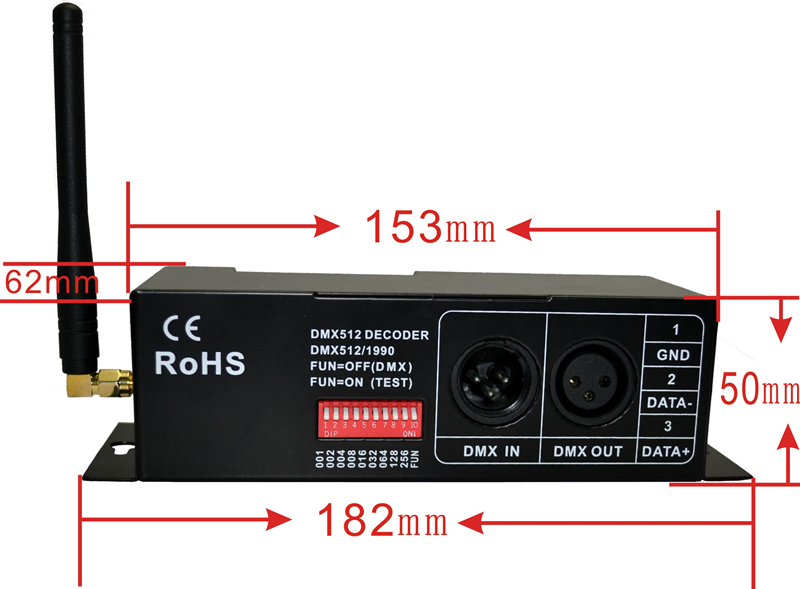

3，外部尺寸（mm)

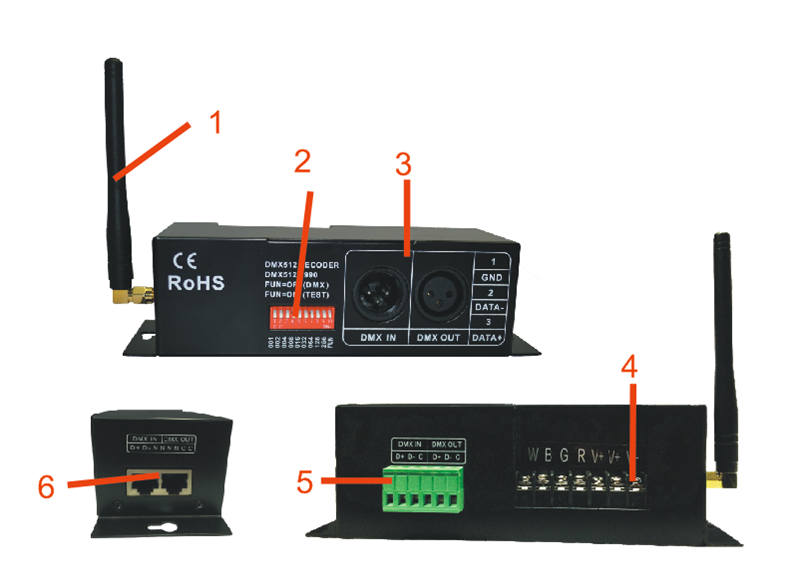

三，控制器接口说明


1.天线:433MHz遥控信号接收天线

2.指拨开关:控制器512通道地址码设定(控制器当分控时)和功
   能模式选定,

3.卡侬座: DMX512信号输入输出接口,DMX512信号输入，
  DMX512  信号输出，到下一组解码器。
  1:GND
  2:DATA-
  3:DATA+

4.输入/输出接口：控制器输入电源和负载的输出端口。
  V-:输入端口, 电源负极
  V+: 输入端口, 电源正极
  V+:输出端口,灯具LED正极,公共端
  R:输出端口,灯具上LED红色负极
  G:输出端口,灯具上LED绿色负极
  B:输出端口,灯具LED蓝色负极
  W:输出端口,灯具LED白色负极


5.DMX512信号输入输出接口：DMX512信号输入，DMX512
   信号输出，到下一组解码器。

  DO+：DMX512 信号(data+)输出, 到下一组解码器
  DO-：DMX512 信号(data-)输出, 到下一组解码器
  GND：DMX512 信号(GND)输出, 到下一组解码器
  DI+：DMX512 信号(data+)输入, 接收DMX512控制器信号
  DI-： DMX512 信号(data-)输入, 接收DMX512控制器信号
  GND：DMX512 信号(GND)输入, 接收DMX512控制器信号

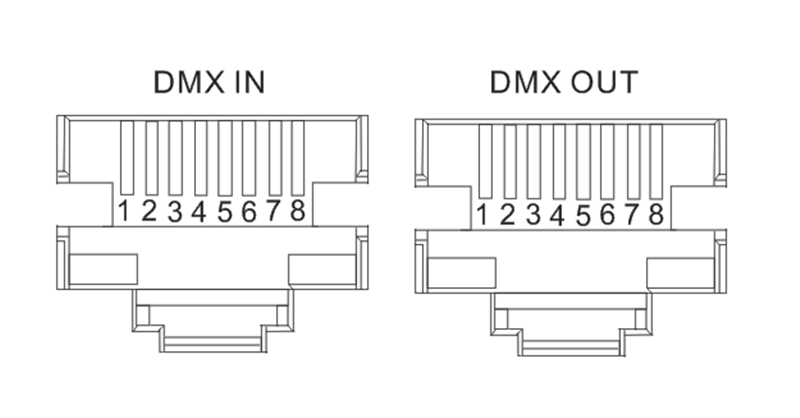

6.RJ45网线接口:DMX512信号输入输出接口,DMX512信号输
   入，DMX512   信号输出，到下一组解码器。
   1. DMX512 signal data+
   2. DMX512 signal data-
   3. NC
   4. NC
   5. NC
   6. NC
   7. DMX512 signal GND
   8. DMX512 signal GND



四，遥控器使用说明

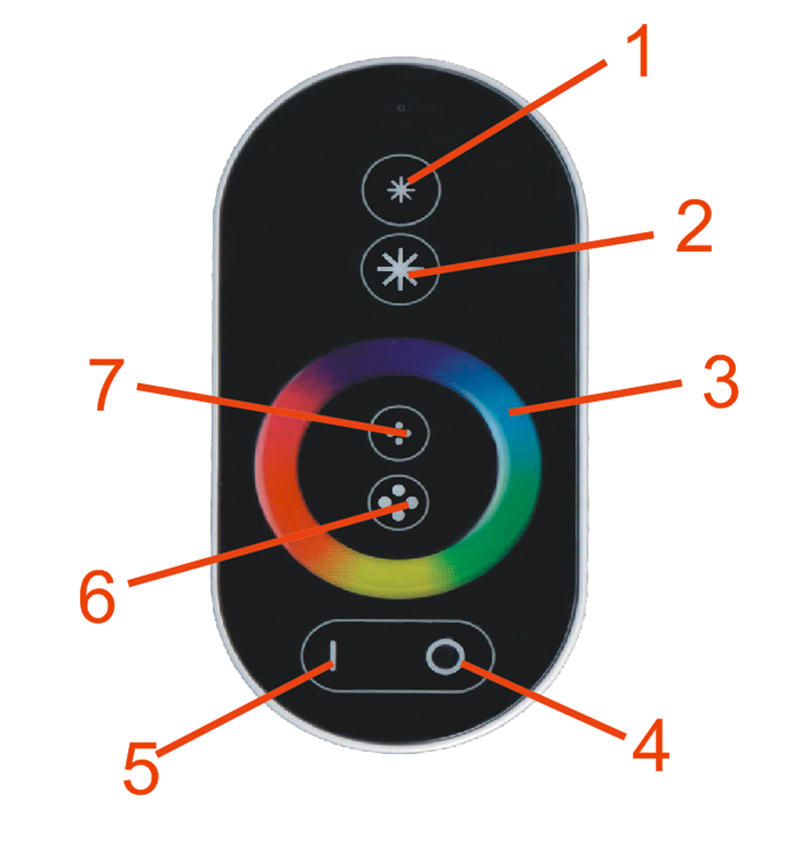

A，触摸遥控器



1.亮度-
2.亮度+
3.全彩颜色调整环
4.关闭键/学习键
5.打开键
6.模式+
7.模式-

触摸遥控器学习功能
1、重新开启外部电源
2、开机20秒内，常按遥控器关机按键3秒
3、控制器关闭LED负载
4、按遥控器开/关键，测试是否学习到遥控器
5、10秒后关闭外部电源，再开启外部电源
6、按遥控器开/关键，测试是否学习状态是否保存
注、如无法学习,重复步骤1到4

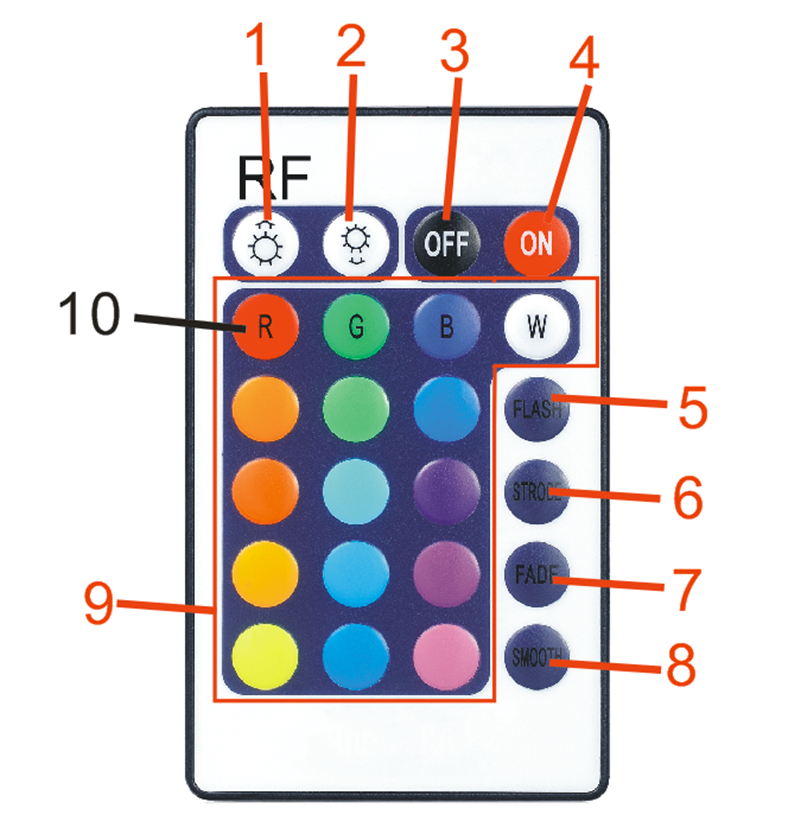

B.24键遥控器

1.亮度+
2.亮度-
3.关闭键
4.打开键
5.多彩跳变模式
6.多彩频闪模式
7.褪色渐变模式
8.全彩渐变模式
9.全彩颜色快速选择功能
10.学习键



24键遥控器学习功能：
1、重新开启外部电源
2、开机20秒内，常按遥控器红以按键(R)3秒
3、控制器关闭LED负载
4.按遥控器开/关键，测试是否学习到遥控器
5.10秒后关闭外部电源，再开启外部电源
6、按遥控器开/关键，测试是否学习状态是否保存
注、如无法学习,重复步骤1到4


五.安装图

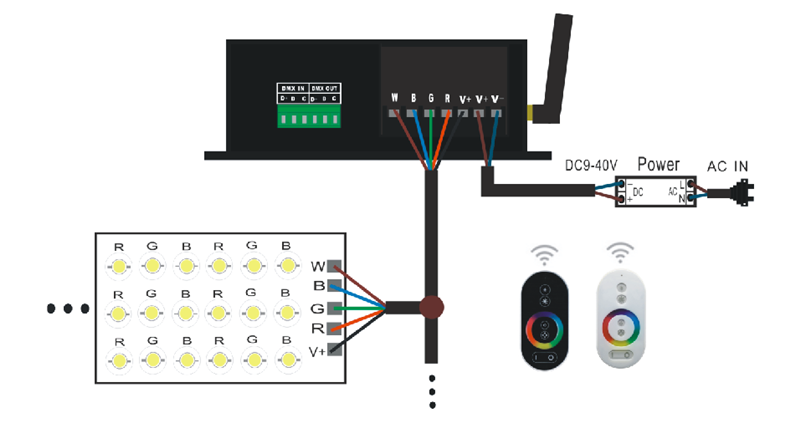

DMX512恒压无线控制器 接灯具的连接方式

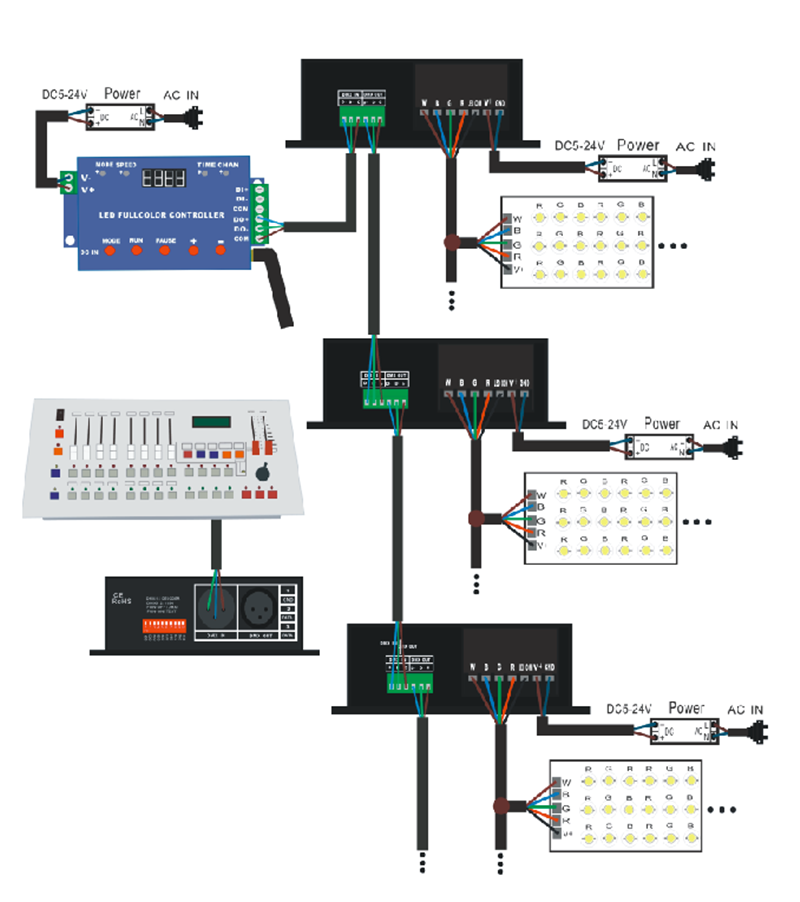

DMX512控制器与恒流控制器的连接方式
