一.功能特点

自动适应DC9V-48V电压输入

内置多种变化模式，调节灯光细腻无频闪

可驱动多款SPI芯片

接受DMX512 信号输入，并转给下一组解码器

带记忆功能

带标准XLC-3卡侬插

CE&ROHS

二，技术参数

TG-DMX-SP101 / TG-DMX-SP102

Model	TG-DMX-SP101	TG-DMX-SP102
Input voltage	DC5V-24V
Compatible with the drving IC such as	LPD6803 ,LPD1101 ,D705 , UCS6909  , UCS6912	WS2801 , TM1803 ,TM1804 ,TM1809 ,TM1812 ,WS2811 ,UCS1903 ,UCS1909 ,UCS1912 ,UCS2903 ,UCS2909 ,UCS2912.etc
Interface	Terminal block	3pin-XLR ,Terminal Block
Change mode	9
Feature function	DMX512/1990 decoder to SPI signal output
Output channel	512
Level	256x256x256
Working temperature	-20~55℃
Dimension(mm)	L87*W84*H25	L126*W64*H44
Weight (N.W)	107g	260g

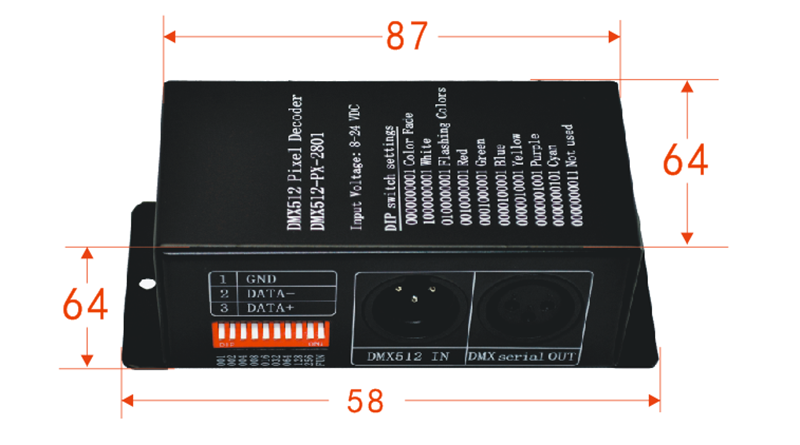

3.外部尺寸（mm）

三，控制器接口说明

1.指拨开关:控制器512通道地址码设定和功能模式选定,

2.卡侬座: DMX512信号输入输出接口,DMX512信号输入，
DMX512  信号输出，到下一组解码器。
1:DMX512 信号GND
2:DMX512 信号data-
3:DMX512 信号data+

3.输入/输出接口：控制器电源输入,DMX512信号输入，和
SPI信号的输出端口。
DC8-24V:输入, 电源正极.
GND:输入, 电源负极
DMX IN+:DMX512 信号(data+)输入, 接收DMX512控制器信号
DMX IN-:DMX512 信号(data-)输入, 接收DMX512控制器信号
GND:DMX512 信号(GND)输入, 接收DMX512控制器信号
CH1(CLK):输出,SPI灯灯带上CI接口。
GND: 输出, SPI灯灯带上电源负极
CH2(LT):
GND: 输出, SPI灯灯带上电源负极
CH3(SDA):SPI灯灯带上DI接口。

四，安装图

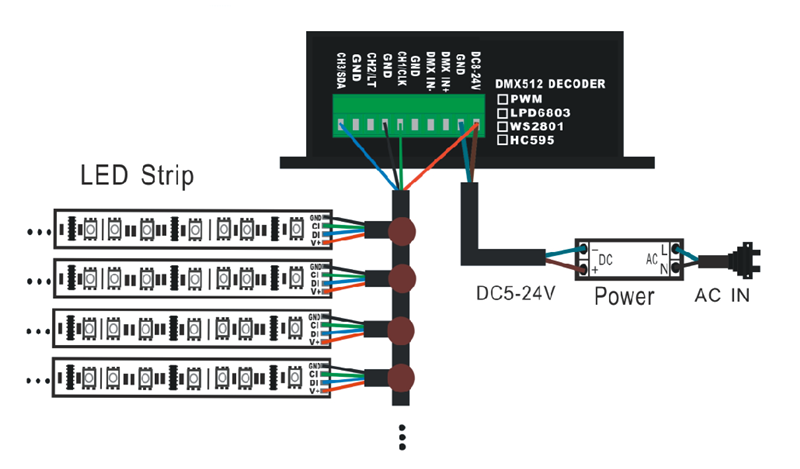

SPI恒压解码器接灯具的连接方式

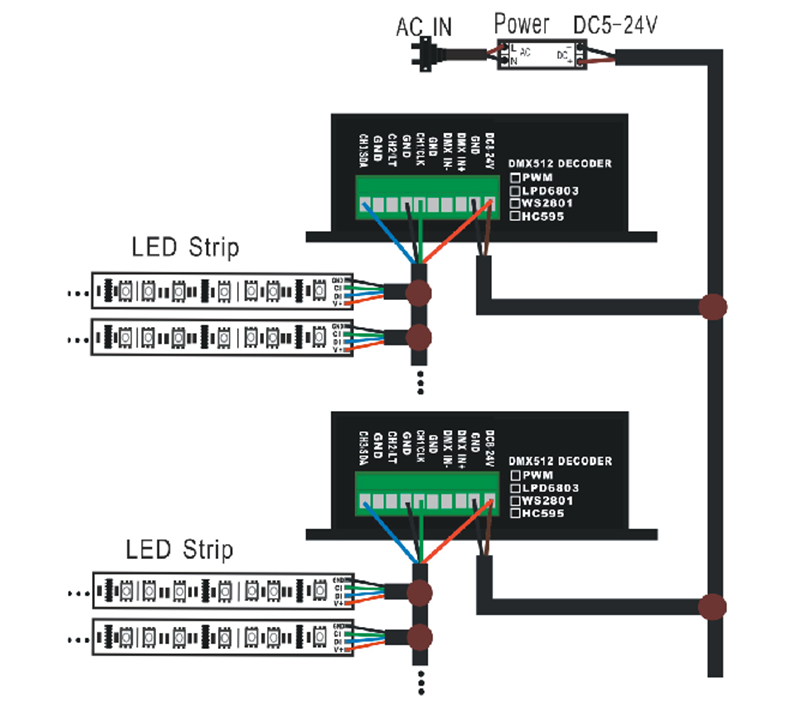

SPI解码器与DMX512控制器的连接方式
